Regelungen

Je nach Anlagentyp ist eine mehr oder weniger aufwendige Regelung notwendig. Das Spektrum reicht von der einfachen DeltaT-Regelung aus dem Elektronikmarkt bis hin zu frei programmierbaren Steuerungen. Nachfolgend sollen einige Regelungen kurz vorgestellt werden.



Die DeltaT-Regelung

Wenn es um einen Vergleich der Raumtemperatur und der Temperatur im Kollektor geht, reicht die Auswahl von einfachen Bausätzen bis hin zu industriell gefertigten Geräten.

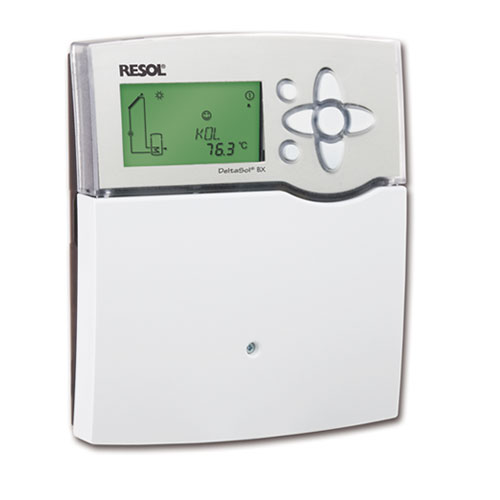

DeltaT-Regelungen: Bausatz (links, Quelle Conrad Electronic); Regelung von RESOL (rechts)

Diesen gemeinsam ist, dass der Ventilator abgeschaltet wird, sobald eine Höchsttemperatur im Raum überschritten wird. So kann ein überhitzen des Raums verhindert werden.



Regelung mit variablem Volumenstrom

Es ist wünschenswert, wenn die Luftmenge, die durch den Kollektor geblasen wird, je nach Einstrahlung bzw. je nach Kollektoraustrittstemperatur variiert. Dadurch kann auch schon bei geringer Einstrahlung höhere Austrittstemperaturen erreicht werden.



Regelung mit Feuchtemessung

Eine Besonderheit ist der Solarregler der Firma SolarVenti. Das Gerät misst nicht nur Temperaturen, sondern auch Feuchten. So kann sichergestellt werden, dass die Außenluft, die erwärmt in den Raum geblasen wird, trockener ist als die Raumluft. Es kann zu keiner Befeuchtung kommen.

Regelung der Firma SolarVenti mit integrierter Feuchtemesung



Speicherprogrammierbare Steuerung (SPS)

Eine speicherprogrammierbare Steuerung (SPS) ist ein Gerät, das zur Regelung eines solaren Luftsystems eingesetzt werden kann. Eine SPS hat Eingänge (z.B. von Temperatur- oder Feuchtesensoren, etc.), Ausgänge (z.B. Ein-/Ausschalten eines Ventilators, etc.) und ein programmierbares Betriebssystem (wie bei einem Computer). Ein Anwenderprogramm legt fest, wie die Ausgänge in Abhängigkeit von den Eingängen geschaltet werden sollen.

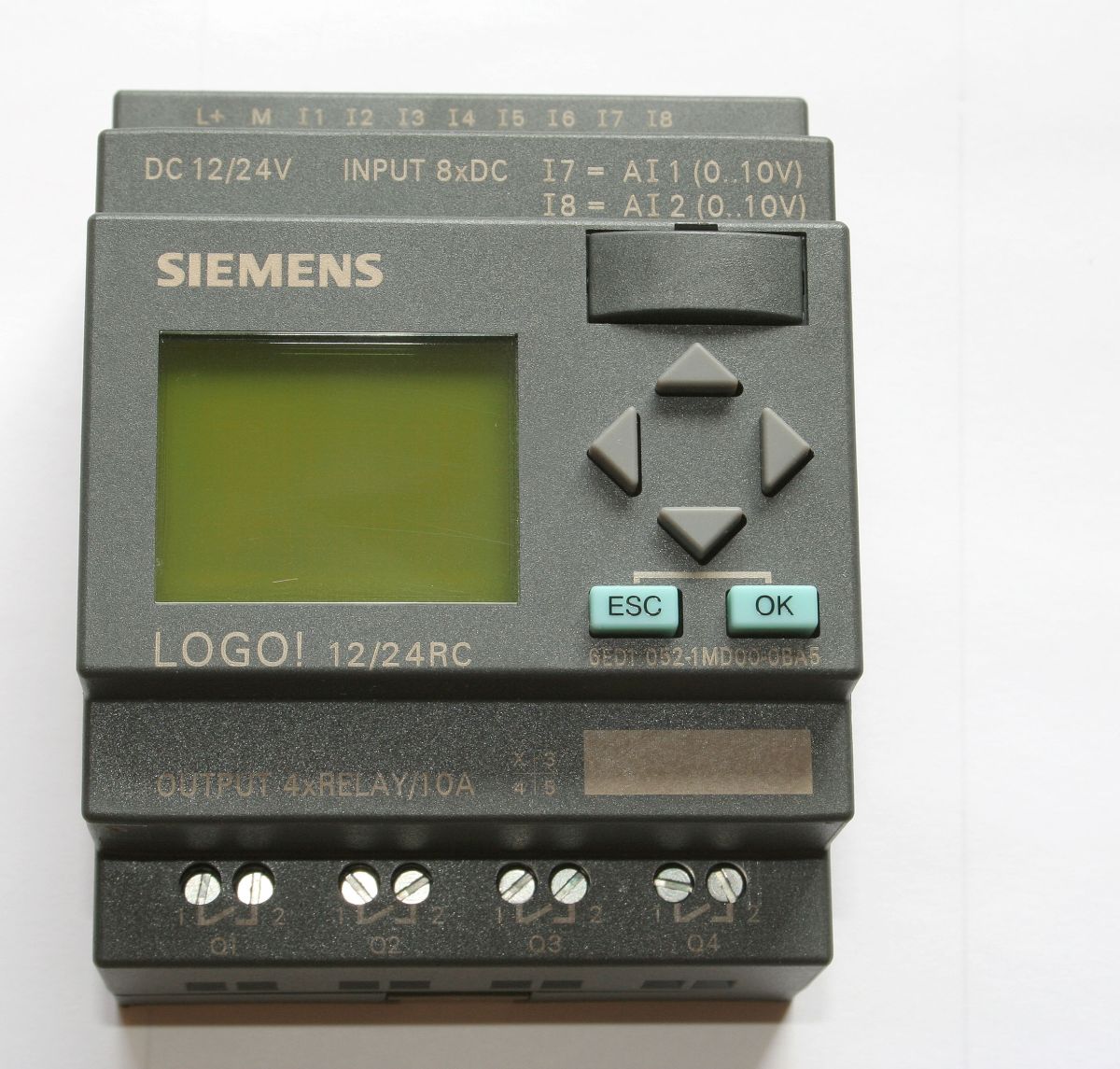

Speicherprogrammierbare Steuerung von Siemens
