Raumluftentfeuchtung

Wenn das Hauptaugenmerk auf dem Entfeuchten liegt, gibt es eine deutlich aufwendigere und effizientere Möglichkeit, wie das unter Belüftung und Raumluftentfeuchtung vorgestellte Verfahren. Zusammen mit airwasol hat energie + innovation eine Anlage entwickelt, die einen hohen Entfeuchtungsgrad der Luft realisieren kann.

Kernstück der Anlage sind zwei mit Silikagel gefüllte Speicher. Silikagel - auch Kieselgel genannt - ist ein weißer, poröser, geruchloser, stark hygroskopischer (wasseranziehender), nicht brennbarer Feststoff, der in Form von Siliciumdioxid (SiO2) vorliegt.

Silikagel Kugeln; Quelle: www.chemie-schule.de

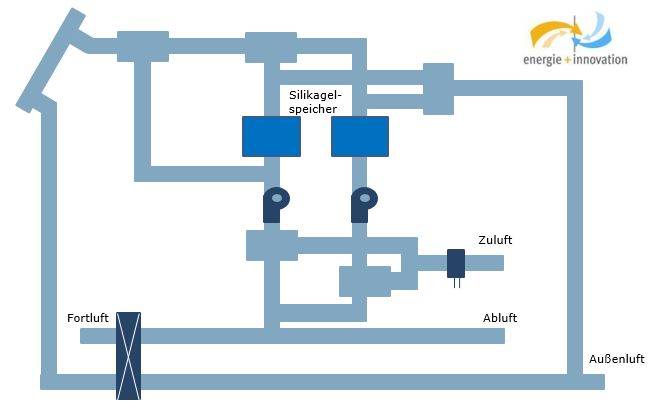

Die nachfolgende Abbildung zeigt den prinzipiellen Aufbau der solaren Entfeuchtung. Man erkennt die beiden Silikagelspeicher, die vier Anschlüsse für Außen-, Fort-, Zu- und Abluft sowie die Anschlüsse für den Kollektorvor- und -rücklauf.

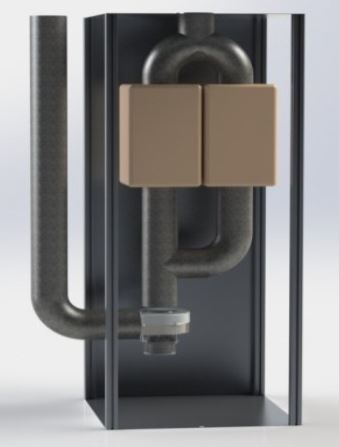

Die Regelung, die Ventilatoren, die beiden Silikagelspeicher sowie alle Stellklapen  sind in einer kompakten Box zusammengefasst (siehe nächste Abbildung).

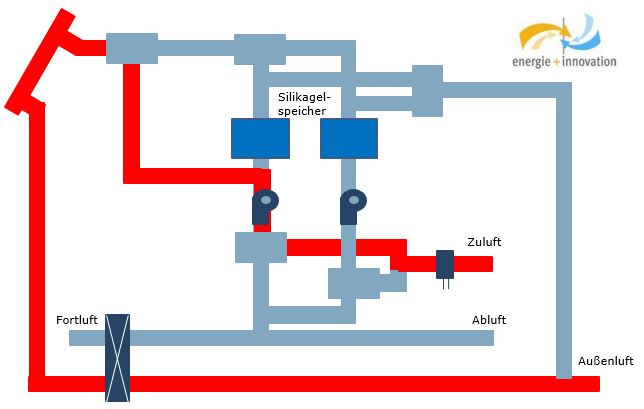

Ist die Außenluft trocken genug, wird sie an der Trocknungseinheit vorbeigeleitet und direkt in den Raum geblasen. Auf Wunsch kann für diesen Betriebsmodus auch der Kollektor umgangen werden.

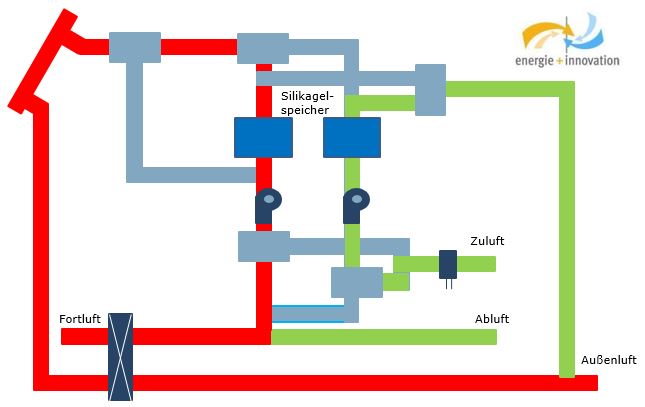

Im Entfeuchtungs-Betrieb entstehen zwei Luftkreisläufen, wie Sie in der nächsten Abbildung sehen können. Im ersten (rot) wird einer der beiden Silikagelspeicher getrocknet. Es wird Außenluft angesaugt und in einem Vakuum-Röhrenluftkollektor auf bis zu 180 °C aufgeheizt. Anschließend trocknet sie das Silikagel des (rechten) Speichers. Die feuchte Luft wird nach außen geblasen.

Im zweiten Kreislauf (grün) wird Außenluft im zweiten (linken) Silikagelspeicher getrocknet und anschließend in den Raum geblasen. Die feuchte Abluft wird zusammen mit dem anderen Fortluftstrom nach außen abgeführt.

Ein Wärmetauscher überträgt die Wärme der Fortluft auf die angesaugte Außenluft.

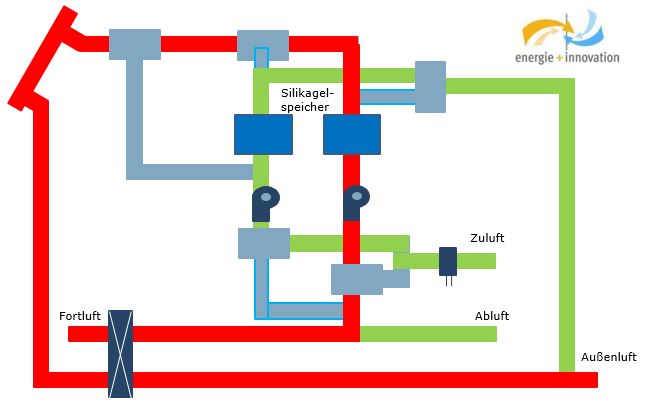

Nach einiger Zeit werden die beiden Kreisläufe getauscht, wie die nachfolgende Abbildung zeigt.

Die Auslegung der Anlage muss den jeweiligen Rahmenbedingungen angepasst werden. Daher lässt sich kein fester Preis angeben.
