Wohngebäude nordöstlich von Holzkirchen (Oberbayern)

Das Einfamilienhaus befindet sich ca. 15 km nordöstlich von Holzkirchen. Die Wohnküche füllt fast das gesamte Erdgeschoss aus. Im ersten Stock befinden sich zwei Kinderzimmer, das Schlafzimmer, das Bad und ein kleines Arbeitszimmer.

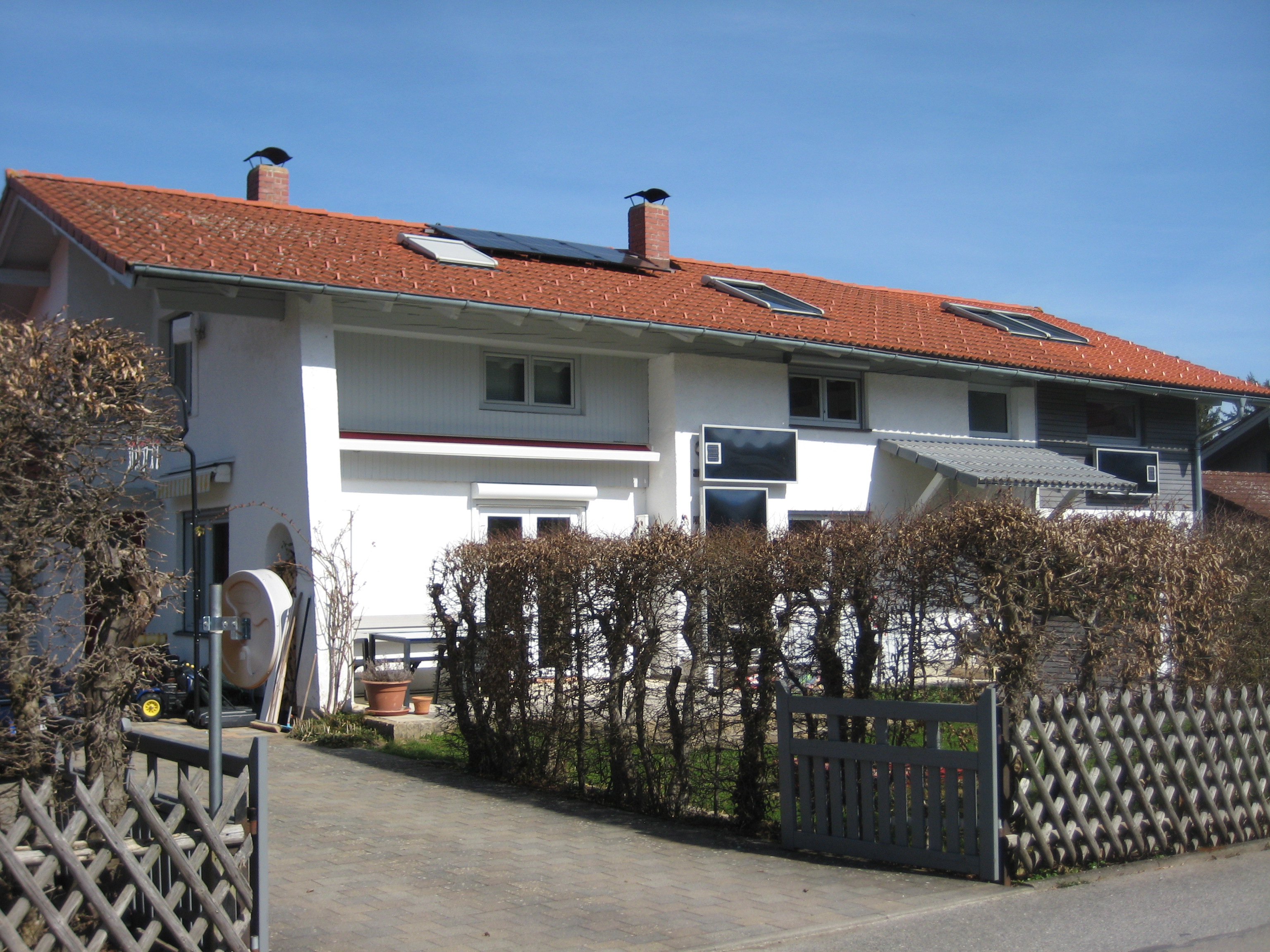

Haus 1

Die linke Doppelhaushälft mit den zwei Kollektoren, die rechte hat später auch einen Kollektor installiert

An der nach Süden orientierten Fassade wurden 2017 zwei Umluftkollektoren mit einer Fläche von 1 bzw. 2 m2 installiert. Der größere, stehende Kollektor versorgt den Wohn- / Kochbereich im Erdgeschoss, der kleine, liegende eines der beiden Kinderzimmer. Die Kollektoren entnehmen den jeweiligen Räumen Luft, erwärmen sie und blasen sie in den Raum zurück. Die Ventilatoren werden von den in den Kollektoren intergrierten Photovoltaikmodulen angetrieben. Dadurch wird ein autarker Betrieb gewährleistet.

Liefern die Kollektoren ausreichend Wärme, schließen die Thermostatventile der Heizkörper. Stoppt am Abend die Wärmelieferung, öffnen sich die Thermostatventile wieder. Sind die Türen geöffnet, strömt Wärme über das Treppenhaus nach oben. Die Kollektoren temperieren die übrigen Zimmer im Obergeschoss.

Haus 2

Der unteres Kollektor beheizt den Wohn/Essbereich, der obere das Kinderzimmer im ersten Stock

In der Übergangszeit kann ein Kachelofen im Wohnzimmer die Nachheizung übernehmen. Er liefert auch warme Luft in das Obergeschoss.

Mit dem Kaminkehrer war zu klären, ob der Luftkollektor im Wohn- / Kochbereich parallel zum Kaminofen betrieben werden darf. Denn es darf im Raum durch den Betrieb des Kollektors kein Unterdruck entstehen, durch den Rauch aus dem Kachelofen gesaugt werden würde.



Kollektor

Hersteller: Sole
Typ: AIRSOL 10 bzw. AIRSOL 20
Maße:1545 x 700 x 178 mm bzw. 2050 x 1040 x 195 mm
Fläche:  1,08 m² bzw. 2,13 m²
Gewicht: 20 kg bzw. 36 kg
Rahmen: Aluminium Strangpressrahmen, frei von Schrauben oder Nieten, mit Epoxid-PulverbeschichtungDämmung: 20 mm Rockwool (55 kg/m³) hinten mit Aluminiumrückseite, Glaswolle 20 mm (30 kg/m³) an den Seiten
Absorber: vollflächiger Aluminiumabsorber, Dicke 0,4 mm
Absorberbeschichtung: gesputtert, selektiv blau beschichtet
Absorption, Emissivität: 95%, 5%
Abdeckung: 3 mm Plexiglas; 92 % Transmission
Der Kollektor ist leider nicht mehr auf dem deutschen Markt verfügbar.

Regelung

Ein-/Ausschalter
