Der Großflächenluftkollektor von airwasol

Die zu erwärmende Umgebungsluft wird in das Verteilgehäuse links unten geblasen. Der Ventilator kann aus einem Photovoltaikmodul oder aus dem Stromnetz versorgt werden. Für den Fall, dass Warmluft in einem geschlossenen Wärmekreis noch höher erwärmt werden soll, ist das Verteilgehäuse beim Kollektoreintritt isoliert.

Durchströmung des Kollektors

Die kalte Luft verteilt sich gleichmäßig, aufgrund der entstehenden Druckdifferenzen zwischen dem Verteilgehäuse und den daran angeschlossenen TST-Absorberröhren, auf.

Die Luft strömt nun durch die TST-Absorberröhren. Durch die Sonneneinstrahlung erwärmt sich die innere Absorberröhre und erwärmt die Luft während ihres Durchströmens.

Die in den TST-Absorberröhren erhitzte Luft strömt nun in das isolierte Sammlergehäuse.

Das Sammlergehäuse leitet die heiße Luft weiter zum Kollektoraustritt, wo es über Luftrohre zum Wärmeverbraucher gelangt - rechts oben.

Frei wählbare Durchströmungsrichtung

Die Strömungsrichtung kann beim Solarluftkollektor TSTair sowohl von unten nach oben oder auch von oben nach unten erfolgen. Die Positionen des Kollektoreintritts und -austritts sind frei wählbar. Dies ermöglicht eine optimale Verschaltung der Kollektoren auf Ihrem Gebäude oder in der Fassade.

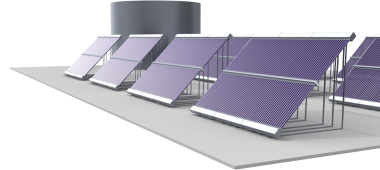

Die Kollektormodule lassen sich sowohl auf Flachdächern

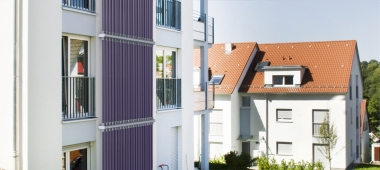

als auch an Fassaden

zu großen Kollektorflächen verschalten.
