Die Luftkollektoren von airwasol (Frischluft)

Der airwasol-Luftkollektor besteht im Wesentlichen aus drei Bauteilen (Siehe Abbildung unten links):

• Dem wärmegedämmten Verteilgehäuse
• Den evakuierten Glasröhren (2,2 bis 3,2 mm Wandstärke),mit den zylinderförmigen, selektiv beschichteten (Absorption ca. 95 % und thermische Emission ca. 5 %), 0,4 mm starken Absorberrohren (Siehe unten rechts)
• Dem wärmegedämmten Sammelgehäuse

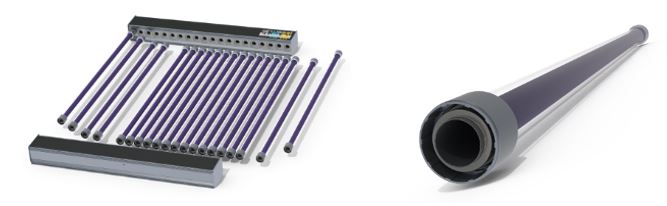

   Verteil- und Sammelkanal sowie evakuierte Glasröhre     Evakuierte Glasröhre mit Absorberrohr

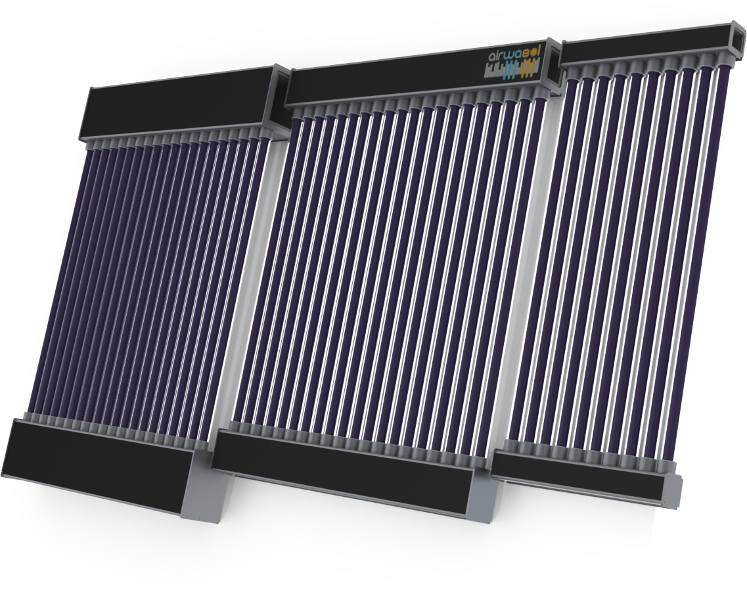

Durch die Modulbauweise können verschiedene Kollektorgrößen realisiert werden.

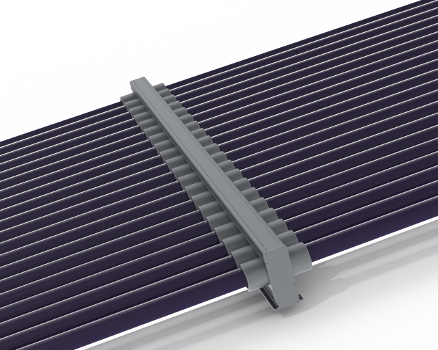

Verbindungselement zweier Rohrregister

Die zu erwärmende Umgebungsluft wird in das Verteilgehäuse links unten gesaugt. Der Ventilator kann aus einem Photovoltaikmodul oder aus dem Stromnetz versorgt werden.

Durchströmung des Kollektors

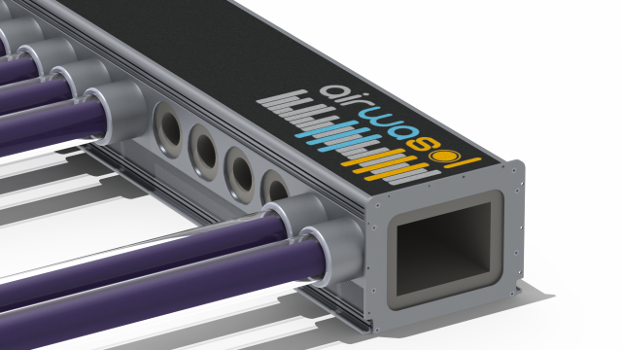

Die kalte Luft verteilt sich auf Grund der Tichelmannverschaltung gleichmäßig auf die Absorberröhren, die mit den rundum wärmeisolierten Verteil- und Sammelgehäusen verschraubt sind.

Die Luft strömt nun durch die Absorberröhren. Durch die Sonneneinstrahlung erwärmt sich die innere Absorberröhre, erwärmt die Luft während ihres Durchströmens und wird vom Sammelgehäuse dem Verbraucher zugeleitet.

Die Strömungsrichtung kann beim Solarluftkollektor sowohl von unten nach oben oder auch von oben nach unten erfolgen. Die Positionen des Kollektoreintritts und -austritts sind frei wählbar. Dies ermöglicht eine optimale Verschaltung der Kollektoren auf Ihrem Gebäude oder an der Fassade.

Modell	S	M	L	F
Anwendungen	Lüften, Entfeuch-ten, Warmwasser	Trocknung, Pro-zesswärme, Heizung	Prozesswärme, Trocknung, Hei-zung	Fassadenintegra-tion, Sonnen-schutz, Heizung
Teilfeldergrö-ßen [m²-Brut-tofläche]	2 - 12	10 - 50	40 - 100	frei wählbar
Gehäusegrö-ßen (H*B) [mm]	140*140	200*250	300*400	frei wählbar
Gehäuselän-gen [mm]	1000	1000 - 2000	1000 - 2500	frei wählbar
Volumenströ-me in Teilfel-der [m³/h]	60-400	300 - 1500	1200 - 3000	frei wählbar

Technische Änderungen vorbehalten
